■ 产品简介
高炉进风装置位于热风管道末端，是连接热风围管与高炉之间的通道，包括热风围管以下到高炉炉缸之间的设备，其中有喇叭管、连接管、补偿器、弯管、直吹管、窥视孔装置及相关联接件等。
高炉进风装置的作用是将热风围管送来的热风通过风口送入高炉炉缸，还可通过它向高炉喷吹燃料。高炉进风装置也可称为高炉送风支管。
■ 型号标记
■ 结构型式（见表1）
表1 型式和代号
结构型式 | 无补偿器球面联接式 | 补偿器球面联接式 | 补偿器法兰联接式 |
代号 | W | Q | F |

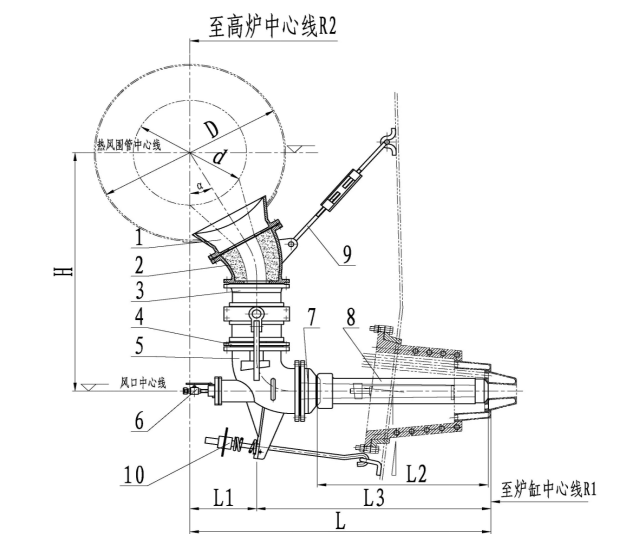

1、 无补偿器球面联接式（见图1）
1—喇叭管 2—鹅颈管 3—连接管 4—球面接口座 5—弯管 6—窥视孔位置 7—法兰球面接头 8—直吹管 9—上部拉紧装置 10—下部拉紧装置
图1 无补偿器球面联接式

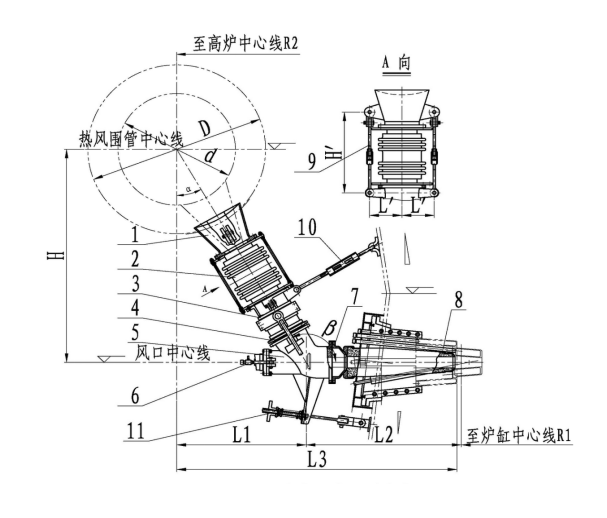

2、补偿器球面联接式（见图2）
1—喇叭管 2—补偿器 3—连接管 4—球面接口座 5—弯管 6—窥视孔位置 7—法兰球面接头 8—直吹管 9—上部拉紧装置 10—中部拉紧装置 11—下部拉紧装置
图2.补偿器球面联接式

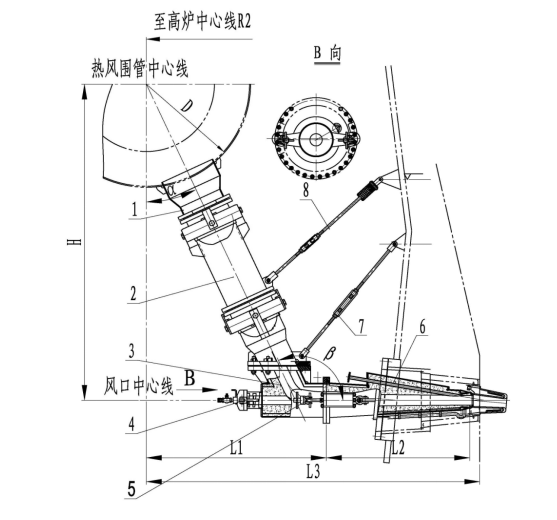

3、补偿器法兰联接式（见图3）
1—喇叭管 2—补偿器 3—弯管 4—窥视孔位置 5—下部拉紧装置 6—直吹管 7—中部拉紧装置 8—上部拉紧装置 9—起吊装置
图3.补偿器法兰联接式
■ 性能特点
1、结构简单，重量轻，各部件按实际需要加工生产，拆装灵活方便，能够满足炉前快速拆装要求；与连接管密封的弯管球面采用可拆卸的球面接口座，已更换、延长弯管寿命。
2、密封面采用耐高温复合材料技术，采用仿形加工技术、保证密和精度。
3、耐火衬里捣打采取机械振动工艺，捣打密实、可靠、耐火精度高。
